Systèmes cristallins

Les 7 systèmes cristallins

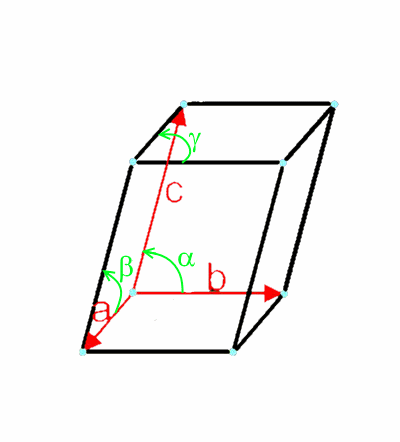

On retrouve les éléments de symétrie (A = axes; σ = plans) des →  mailles élémentaires dans les systèmes cristallins :

Système

Longueurs des côtés

Angles

→  Éléments de symétrie minimaux

Système cubique

a=b=c

a=ß=γ=90°

4xA3 + 3xA2

Système hexagonal

a=b≠c

a=ß=90° γ=60°

1xA6

Système quadratique (tétragonal)

a=b≠c

a=ß=γ=90°

1xA4

Système rhomboédrique (trigonal)

a=b=c

a=ß=γ ≠90°

1xA3

Système orthorhombique

a≠b≠c

a=ß=γ=90°

3xA2 ou 2xσ + 1xA2 à leur intersection

Système monoclinique

a≠b≠c

a=ß=90° γ≠90°

1xA2 ou 1xσ

Système triclinique

a≠b≠c

a≠ß≠γ≠90°

1xC

Exemple
→    (Univ. de Lille)

Le zircon se présente sous la forme suivante : Voici ses éléments de symétrie: Le zircon appartient au système quadratique (présence d'un seul axe A4 !).

Les macles

L'entassement des mailles élémentaires reproduit très rarement la forme primitive de la maille, mais mène le plus souvent à des cristaux présentant de nombreuses macles, par exemple:

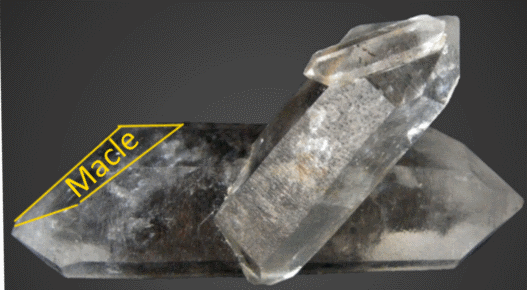

Quartz hexagonal maclé

René Just Haüy 1743-1822

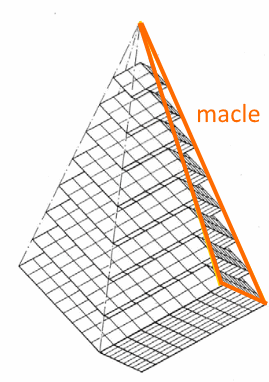

a expliqué l'existence des macles par l'entassement des mailles élémentaires:

Représentants
→    (Géowiki)

CUBIQUE (=Isométrique)
  • analcime
  • alabandine
  • almandin
  • andratite
  • argent
  • argentite
  • arsénolite
  • bétafite
  • bindheimite
  • Binnite
  • bixbyite
  • boléite
  • cafarsite
  • carrolite
  • chalcotrichite
  • chromite
  • chlorargyrite
  • cobaltite
  • cuivre natif
  • cuprite
  • diamant
  • emplectite
  • fer natif
  • fluorine
  • franklinite
  • freibergite
  • gahnite
  • galène
  • gersdorffite
  • grenat
  • grossulaire
  • halite
  • haüyne
  • helvite
  • lazurite
  • leucite
  • linnaéite
  • magnétite
  • microlite
  • noséane
  • uvarovite
  • or
  • panabase
  • pentlandite
  • pharmacosidérite
  • platine natif
  • plomb natif
  • pollucite
  • pyrite
  • pyrochlore
  • pyrope
  • pyrostilpnite
  • rhodizite
  • salmiac
  • schalblende
  • sénarmontite
  • skuttérudite
  • smaltite
  • sodalite
  • sperrylite
  • spessartite
  • sphalérite
  • spinelle
  • stibiconite
  • sylvite
  • tennantite
  • tétraédrite
  • thorianite
  • ullmannite
  • uraninite
  • villiaumite
  • zincite

QUADRATIQUE (=Tétragonal)

  • anatase
  • apophyllite
  • autunite
  • braunite
  • calomel
  • cassitérite
  • chalcopyrite
  • cumengéite
  • diaboléite
  • dipyre
  • hausmannite
  • leucite
  • litharge
  • luzonite
  • mellite
  • méta-autunite
  • méta-torbernite
  • minium
  • monazite
  • nagyagite
  • phosgénite
  • plattnérite
  • powellite
  • pyrolusite
  • rutile
  • scapolite
  • scheelite
  • stannite
  • stolzite
  • thorite
  • torbernite
  • umangite
  • uranocircite
  • vésuvianite
  • wulfénite
  • xénotime
  • zeunérite
  • zircon
HEXAGONAL
  • afghanite
  • aigue-marine
  • apatite
  • bastnaésite
  • bénitoïte
  • béryl
  • cacoxénite
  • cancrinite
  • connellite
  • corindon
  • covellite
  • émeraude
  • goshénite
  • goyazite
  • graphite
  • greenockite
  • gyrolite
  • hanksite
  • hédyphane
  • héliodore
  • hétèrogénite
  • hydrocérusite
  • iodargyrite
  • jérémejévite
  • milarite
  • mimétite
  • mixite
  • molybdénite
  • morganite
  • néphéline
  • nickéline
  • pyromorphite
  • pyrosmalite
  • pyrrhotine
  • rubis
  • saphir
  • tellure
  • vanadinite
  • wurtzite
  • zincite
  • zinkénite

TRICLINIQUE

  • albite
  • alunogène
  • analcime
  • amblygonite
  • andésine
  • astrophyllite
  • axinite
  • babingtonite
  • chabasite
  • chalcanthite
  • chalcosidérite
  • cookéite
  • copiapite
  • cornubite
  • cuprosklodowskite
  • disthène
  • gyrolite
  • Heulandite
  • inésite
  • kaolinite
  • kermésite
  • Labradorite
  • microcline
  • okénite
  • pectolite
  • picropharmacolite
  • Polyhalite
  • rhodonite
  • Römérite
  • sérandite
  • talc
  • tridymite
  • turquoise
  • ulexite
  • ullmannite (pseudocubique)
  • vauxite
  • wéloganite
  • wollastonite

MONOCLINIQUE

  • acanthite
  • actinote
  • adulaire
  • aégirine
  • allanite
  • annabergite
  • arsénopyrite
  • augite
  • aurichalcite
  • azurite
  • bayldonite
  • béraunite
  • biotite
  • borax
  • brazilianite
  • brochantite
  • calavérite
  • carnotite
  • chalcocite
  • chlorite
  • chondrodite
  • chrysocolle
  • chrysotile
  • clinochlore
  • clinoclase
  • clinozoisite
  • colémanite
  • cornwallite
  • creedite
  • crocoïte
  • cryolite
  • damourite
  • datolite
  • devilline
  • diopside
  • épidote
  • érythrite
  • euclase
  • ferbérite
  • fibroferrite
  • garniérite
  • gibbsite
  • glaubérite
  • glauconie
  • gypse
  • halotrichite
  • harmotome
  • hedenbergite


MONOCLINIQUE (suite)
  • herdérite
  • heulandite
  • hornblende
  • hubnérite
  • huréaulite
  • hydrozincite
  • jadéite
  • jamesonite
  • kasolite
  • kermésite
  • kunzite
  • langite
  • laumontite
  • lazulite
  • leadhillite
  • legrandite
  • lépidolite
  • linarite
  • liroconite
  • livéingite
  • ludlamite
  • malachite
  • manganite
  • mélantérite
  • microcline
  • millarite
  • mispickel
  • monazite
  • montmorillonite
  • muscovite
  • nacrite
  • natron
  • neptunite
  • orpiment
  • orthose
  • paralaurionte
  • pennine
  • phlogopite
  • phosphophyllite
  • piémontite
  • polybasite (pseudohexagonal)
  • pseudomalachite
  • psilomélane
  • pyrrhotite
  • réalgar
  • riebeckite
  • romanéchite
  • rosatite
  • rosélite
  • sainfeldite
  • sanidine
  • scolécite
  • semseyite
  • serpiérite
  • sphène
  • spodumène
  • staurotite
  • stilbite
  • sylvanite
  • talc
  • ténorite
  • trémolite
  • tridymite (pseudohexagonal)
  • triplite
  • tyrolite
  • uranophane
  • uranotile
  • vanularite
  • vermiculite
  • vivianite
  • whewellite
  • wolframite

ORTHORHOMBIQUE

  • adamite
  • andalousite
  • andorite
  • anglésite
  • anhydrite
  • anthophyllite
  • aragonite
  • arsénopyrite
  • atacamite
  • aurichalcite
  • barytine (barite)
  • bertrandite
  • bismuthinite
  • boehmite
  • boracite
  • bornite
  • boulangérite
  • bournonite
  • brookite
  • calédonite
  • carnalite
  • célestine
  • cérusite
  • chalcosite
  • chalcostibite
  • childrénite
  • chrysobéryl
  • columbo-tantalite
  • conichalcite
  • cordiérite
ORTHORHOMBIQUE (suite)
  • cyanotrichite
  • danburite
  • descloizite
  • diaspore
  • duftite
  • dumortiérite
  • dyscrasite
  • énargite
  • enstatite
  • epsomite
  • euchroïte
  • francevillite
  • goethite
  • grandidiérite
  • hambergite
  • hémimorphite
  • hypersthène
  • ilménite
  • ilvaïte
  • lépidocrocite
  • libéthénite
  • marcassite
  • monticellite
  • nadorite
  • natrolite
  • olivénite
  • olivine
  • pérovskite
  • planchéie
  • prehnite
  • renardite
  • romanéchite
  • scorodite
  • sillimanite
  • soufre A
  • staurotide (monoclinique, pseudo-orthorhombique)
  • stibine
  • stéphanite
  • strontianite
  • thénardite
  • thomsonite
  • thulite (zoïsite rose, norvège)
  • topaze
  • triphylite
  • tungstite
  • tyuyamunite
  • valentinite
  • variscite
  • wavellite
  • withérite
  • zoïsite

RHOMBOÉDRIQUE (=TRIGONAL)

  • aérinite
  • alunite
  • améthyste (trigonal)
  • ankérite
  • antimoine
  • arsenic natif
  • beudantite
  • bismuth
  • brucite
  • calcite
  • calcédoine
  • chabasite
  • chalcophyllite
  • cinabre
  • cobaltocalcite
  • corindon
  • dioptase
  • dolomite
  • dravite
  • elbaïte
  • eudialite
  • hématite
  • jarosite (pseudohexagonal)
  • magnésite
  • millérite
  • nitratite
  • phénacite
  • proustite
  • pyrargyrite
  • quartz (trigonal)
  • rhodocrosite
  • scolécite
  • schorl
  • sidérite
  • smithsonite
  • stichite
  • tourmaline
  • willémite
