  1. f
  2. Focal length
  3. mm
  4. Focal length
    •   f   mm      =   (  p  mm  · q  mm ) /  ( p  mm  + q  mm )
    • 2_3
  1. p
  2. Distance from object to lens
  3. mm
  4. Distance object-lens
    •   p   mm      =   (  f  mm  · q  mm ) /  ( f  mm  - q  mm )
    • p   mm      =   (  o  mm  · |q|  mm ) / i mm
  1. q
  2. Distance from image to lens
  3. mm
  4. Distance image-lens
    •   q   mm      =   (  f  mm  · p  mm ) /  ( f  mm  - p  mm )
    •   |q|   mm      =   (  i  mm  · p  mm ) / o mm
  1. o
  2. Object Dimension
  3. mm
  4. Objectdimension
    •   o mm  =  ( i  mm    ·    p  mm )  / |q| mm
  1. i
  2. Image Dimension
  3. mm
  4. Imagedimension
    •   i mm  =  ( o  mm    ·    |q|  mm )  / p mm
Lenses: Dimension and positions of image and object

→    Back to the list of formulas

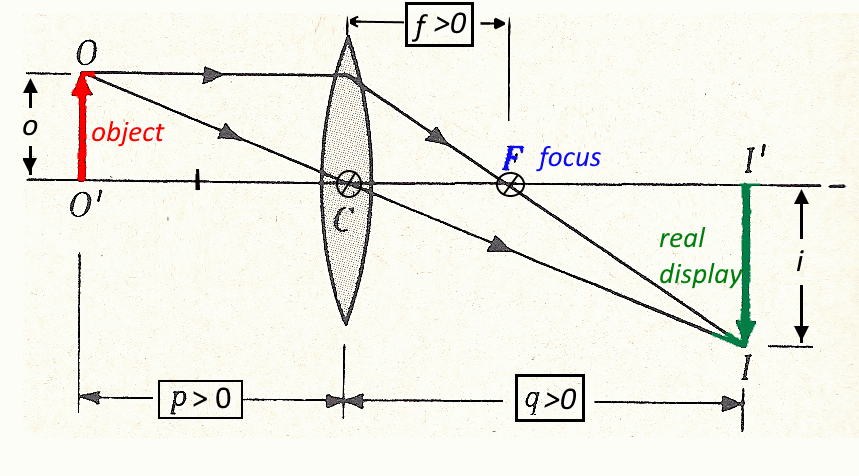

Converging Lens

$o$ = Object dimension      $i$ = Image dimension $p$ = Distance object to lens      $q$ = Distance image to lens $f$ = Distance focus to lens      $n$ = Refractive index of lens $r$ = Curvature radius
