Semiconducteurs
Voici un cristal de silicium (=semi-conducteur intrinsèque) . Utilisez les flèches ou les petites images en bas pour suivre ce qui se passe..

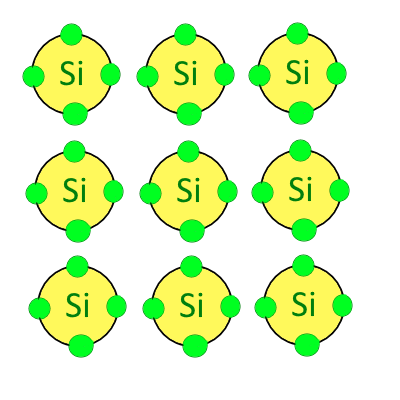

Réseau d'atomes Si neutres: 4 électrons dans les dernières couches

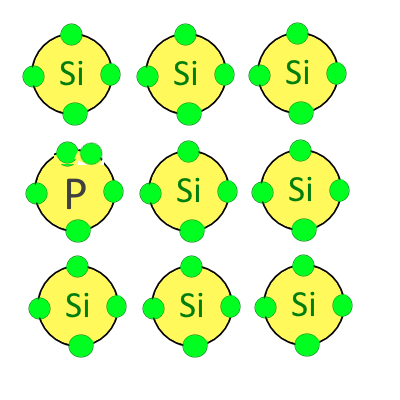

Dopage: On incorpore des atomes de phosphore du
→ Ve groupeavec 5 électrons dans la dernière couche (un de trop pour le réseau parfait de Si!)

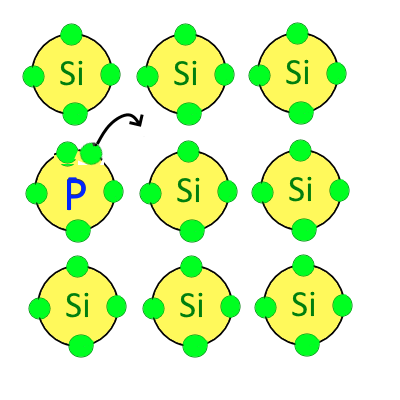

L'agitation thermique rejette ces électrons pour refaire la structure parfaite du réseau Si.

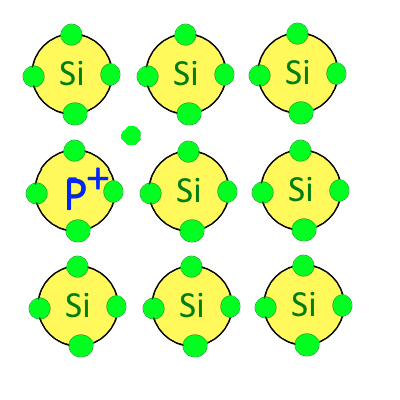

Ces électrons retrouvent rarement leur place de départ.

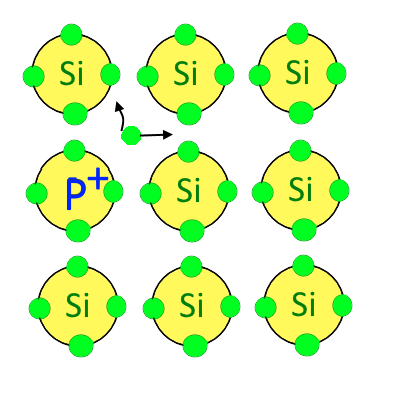

Ils circulent alors dans un réseau chargé positivement: C'est le réseau N.
Réseau d'atomes Si neutres: 4 électrons dans les dernières couches
Dopage: On incorpore des atomes de bore du
→ III e groupeavec 3 électrons dans la dernière couche (un de trop peu pour le réseau parfait de Si!)

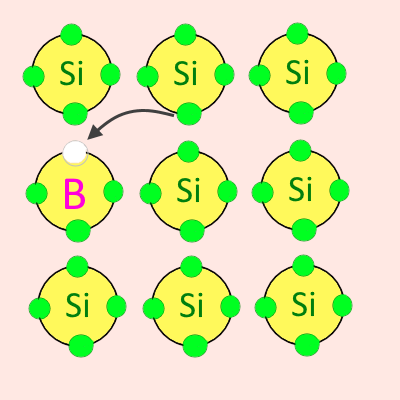

L'agitation thermique libère des électrons des Siet laisse des "trous".
Ces électrons retrouvent passent au bore pour essayer de refaire un réseau parfait avec 4 électrons dans les derières couches.

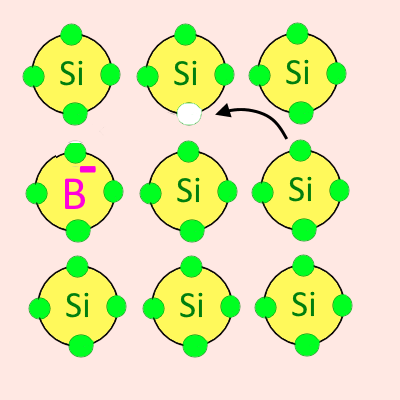

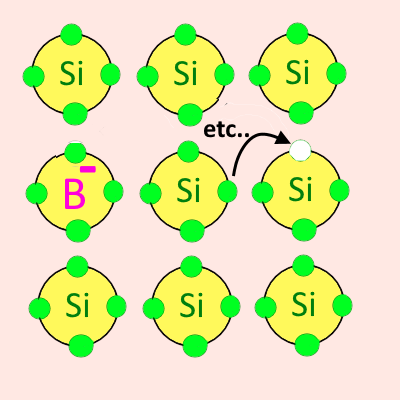

Les trous peuvent être comblés par des électrons provenant d'autres atomes Si: Les trous "circulent": C'est le réseau P
.. quand il est ransformé en semi-conducteur du type N:
Réseau d'atomes Si neutres: 4 électrons dans les dernières couches.
.. et quand il est ransformé en semi-conducteur du type P:
Réseau d'atomes Si neutres: 4 électrons dans les dernières couches.
